DIY！排檔桿前方置物盒 氣氛燈！

apple1058930

x4030fpx 發表於 2015-12-25 15:36
嗯.....小小DIY了一下，終於解除亮度過亮的問題了！

大大 真厲害 很有氣氛紫光

apple1058930

x4030fpx 發表於 2015-12-24 23:26
可變電阻如果買好，自己安裝會不會很困難 。。。。
能稍為講解一下嗎？ ...

1.請先看原場置物盒內有2個小洞，真的很小要仔細看2端都有，
需要拉線(去電子材料行買線越細越好)


2.往外拉開側板，看我手勢那，重那邊往外拉開，裝回去就往回壓就好了。



3.線穿過置物盒後，要手伸進去稍微去拉線一下，跟我圖上的箭頭走線。
.

4.中間板子，左右螺絲鬆開，卡榫解開就掉了，線就往旁邊拉


5.門檻要先撥掉，就照我手勢用力往外撥就好了。



6.螺絲撥掉，那塊撥掉，有內往外拉開，在照圖上走線。


7.在門檻那邊，會看到接迎賓門燈的插座，可以用線直接插進去，由後往裡面插。
另外是接黑線是你 LED的負電，紅線是LED的正電 (根據頭燈動作，晚上開燈才會亮)
黃線 跟 藍線 有條很像是 恆亮的需3用電表量測。
切記拉出正端 一定要加保險絲，A數越小越好。保險絲後面在加可變電阻條亮度。

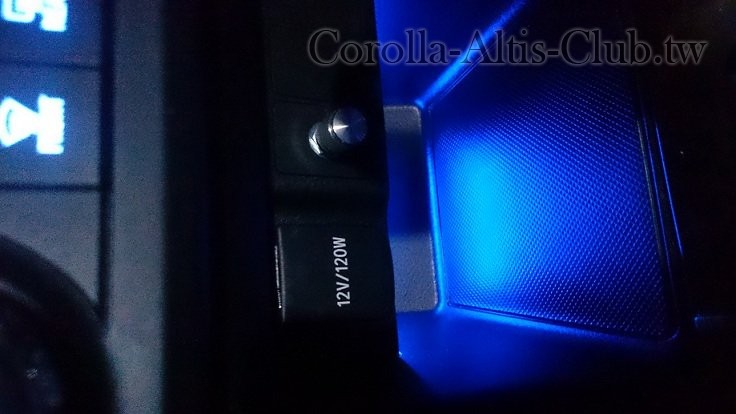

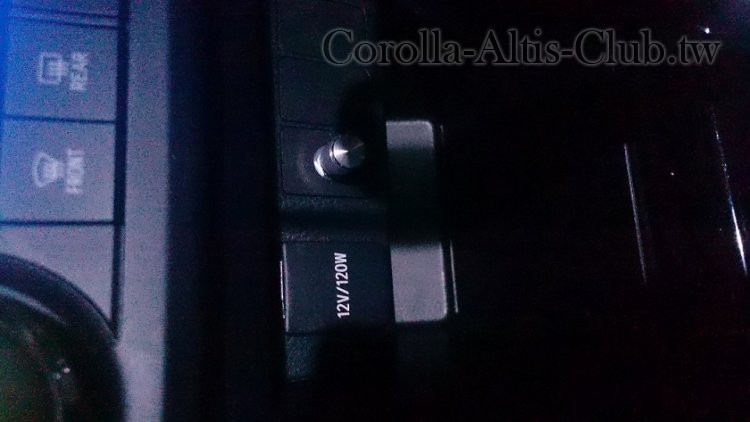

圖中旁邊那顆圓圓的就是可變電阻


8.最後再把拆除的板子裝回去，就怎麼拆就照著裝回去，有些卡榫地方都要壓，
安裝完後就很有氣氛了。沒可變電阻....就超亮，完全沒氣氛..又影響開車危險。



雖然 我解說不是很好，
但是有問題盡量問，我都會回答的！

固定的地方 才是困難之處... 本人是靠折白鐵板(亮面) 增加黏貼面積 才年的上，亮面是為了增加折射範圍。



PS.最近想加裝空力套件...單買真的好貴 ORZ
找知單出買Z版，本人尊爵.....

leon5201118@gma

真是利害阿

limit38921

請問保險絲要幾安培?可變電組是幾歐姆?

apple1058930

limit38921 發表於 2016-5-14 23:06
請問保險絲要幾安培?可變電組是幾歐姆?

安培數很小，我忘了很像0.5A把，盡量不要用太大，越小越安全，！可變電阻...你問電子材料行看看。

limit38921

apple1058930 發表於 2016-5-21 22:52
安培數很小，我忘了很像0.5A把，盡量不要用太大，越小越安全，！可變電阻...你問電子材料行看看。 ...

謝謝
找時間也來去弄一個

jimmy795f

裝好看起來....真是很有感覺!!

limit38921

終於用好了~感覺還不錯~還自己挖洞把可變電組裝個旋鈕方便調亮度

apple1058930

感覺裝的非常高級

Magic03060409

問一下大大  門檻 插座是每台車都有嗎？我是S+
